Äänieristetty ikkuna

Korkean ääneneristyksen ikkunat soveltuvat erityisesti melualueille, kuten lentokentän läheisyyteen, kaupunkien keskustaan ja maanteiden läheisyyteen

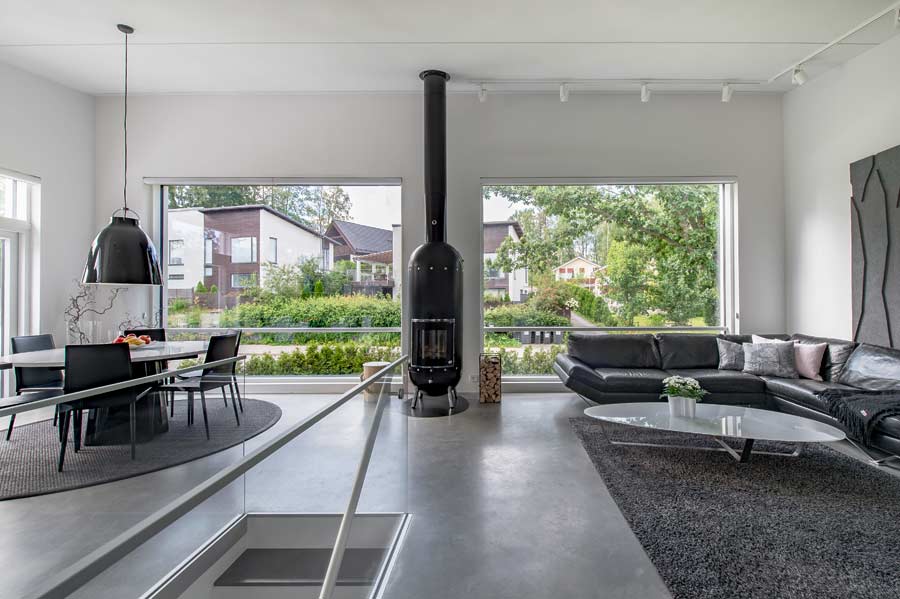

Kiinteä desibeli-ikkuna, MEKA

Desibeli-ikkuna on testattu VTT:llä (VTT-S-00856-16). Ilmaääneneristävyys R mitattiin standardin EN ISO 10140–2:2010 [1] mukaan ja ilmaääneneristysluku Rw+C ja Rw+Ctr määritettiin standardin EN ISO 717–1:2013 [2] mukaan. Ilmaääneneristyslukua Rw+Ctr voidaan käyttää esim. kaupunkiliikennemelussa ääneneristävyyttä arvioitaessa ja lukua Rw+C esim. arvioitaessa ilmaääneneristävyyttä suihkukoneiden melulle lentokentän läheisyydessä.
RW DB RW+C DB RW+CTR DB
48
46
42
44
43
39
44
43
38
44
42
38
39
38
34

  • Karmi: 110, 130, 170, 210mm laatuluokka A 1-2. Liimattu 2-3 osasta. Liima D400/F kosteuden kestävä
  • Lasitus: 4mm Float-lasia. 2K ja 3K eristyslaseilla. Välilista TPS- tai SS-välilista (termo plastinen spacer tai super spacer, väriltään musta), kirkas alumiini tai maalattu valkea alumiini
  • Tiivistys: silikoni + tiiviste
  • Pintakäsittely (puu): Teknos Aquatop, vakiona valkea NCS 0502, kuultoväri+lakka, lakka
  • Pintakäsittely (alumiini): Pulveri polttomaalaus
  • Alumiiniprofiilit: Seos AW-6060-T5, pinnanlaatuluokka C

MEKA/TL ikkunassa lisäksi

  • Hyttyssäle: Alumiini ritilärakenne
  • Heloitus MEK: Tappisaranat, painike Hoppe Tokyo, pitkäsulkija Scanfinn
  • Lista: Puuta, laatuluokka A 1, erikoislajiteltu mänty.

Lataa suoritustasoilmoitus tästä.

RAL 9010

RAL 9005

RAL 7024

RR32

Erikoisvärit RAL-värikartasta.
Yllä olevat värit ovat viitteellisiä.

NCS S 0502-Y

RAL 7024

RAL 9005

TM 1801

TM 1802

TM 1804

TM 1806

TM-5715

Erikoisvärit RAL-värikartasta, peittävistä sisäväreistä tai kuultavista väreistä.
Yllä olevat värit ovat viitteellisiä.

TOULON F9714M

TOULON F1

TOULON F9

TOKYO F9010

HOPPE TOKYO

Lataa teippisuositukset tästä.

Avattava desibeli-ikkuna, DKA

Desibeli DKA -ikkuna on testattu VTT:llä (VTT-S-00581-17). Ilmaääneneristävyys Rw mitattiin standardin EN ISO 10140–2:2010 [1] mukaan ja ilmaääneneristysluku Rw+C ja Rw+Ctr määritettiin standardin EN ISO 717–1:2013 [2] mukaan.

RW DB RW+C DB RW+CTR DB

44

43

40

41

39

36

38

36

33

40

38

35

35

33

28

31

30

26

  • Karmi: 110, 130, 170, 210mm, laatuluokka A 1-2. Liimattu 2-3 osasta. Liima D400/F kosteuden kestävä
  • Puite: Laatuluokka A 1. Liimattu 2-3 osasta. Liima D400/F kosteuden kestävä
  • Lista: Puuta, laatuluokka A 1, erikoislajiteltu mänty.
  • Lasitus: 4mm Float-lasia. 2K ja 3K eristyslaseilla. Välilista TPS- tai SS-välilista (termo plastinen spacer tai super spacer, väriltään musta), kirkas alumiini tai maalattu valkea alumiini
  • Tiivistys: Silikoni TPE
  • Heloitus DKA/DA: Siegenia, 130 kg
  • Pintakäsittely (puu): Teknos Aquatop, vakiona valkea NCS 0502, kuultoväri+lakka, lakka
  • Pintakäsittely (alumiini): Pulveri polttomaalaus
  • Alumiiniprofiilit: Seos AW-6060-T5, pinnanlaatuluokka C
  • Hyttyspuite: Solar

Lataa suoritustasoilmoitus tästä.

RAL 9010

RAL 9005

RAL 7024

RR32

Erikoisvärit RAL-värikartasta.
Yllä olevat värit ovat viitteellisiä.

NCS S 0502-Y

RAL 7024

RAL 9005

TM 1801

TM 1802

TM 1804

TM 1806

TM-5715

Erikoisvärit RAL-värikartasta, peittävistä sisäväreistä tai kuultavista väreistä.
Yllä olevat värit ovat viitteellisiä.

TOULON F9714M

TOULON F1

TOULON F9

TOKYO F9010

HOPPE TOKYO

Lataa teippisuositukset tästä.
